電磁ポンプシステムの動作
作者:
初期状態(電源未投入)
1.鉄心の左端を真空室1とし、その容積はV 1、圧力はP 1とする。
2.鉄心の右端を真空室2とし、その容積をV 2、圧力をP 2とする。
3.外気圧をPに設定します。
4.通電していない初期状態では、圧力バネは鉄心を最左端に固定し、ポンプ内の真空室の空気圧P 1=P 2=P(外部大気圧の強さと一致)、真空室1の容積V 1は最小値にある。
圧力:単位面積当たりの圧力を指し、1つの密封容器内で、容器内部の空気または液体の単位内表面積当たりの圧力は圧力であり、容積が大きくなったり小さくなったりすると、圧力は反比例関係で小さくなったり大きくなったりする。
常用圧力単位はBar、1 Bar=0.1 M Pa=14.5 Psi=0.98 kg/c㎡
電源投入開始状態

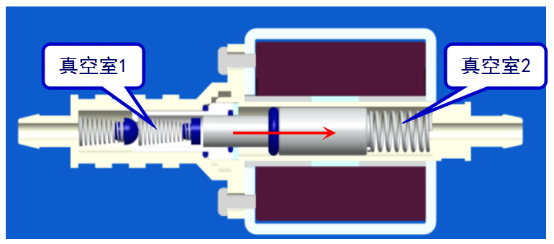

通電時、電磁場により鉄心が右に移動し、ポンプ内真空室1の容積V 1が大きくなり、すなわちその圧力P 1が小さくなり、ポンプ内真空室2の容積V 2が小さくなり、すなわちその圧力P 2が大きくなり、このときP 1<P<P 2 ;
鉄心は引き続き右に移動し、真空室1の圧力P 1は最小値になり、真空室2の圧力P 2は最大値になり、チェックバルブBは開放され、空気は真空室2から真空室1に流れ、平衡P 2=P 1に達する。
電源オフ直後の状態(ダイオードによって波形の半分がカットされる)

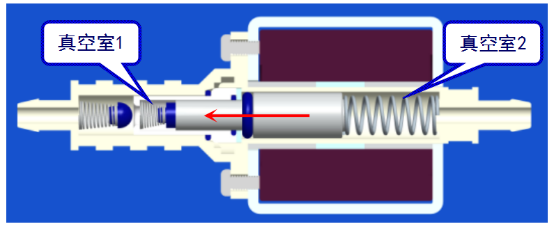

電磁場の付勢力が消失し、圧力バネによる反発力が鉄心を押して左に移動し、真空室1の容積V 1が小さくなり、圧力P 1が大きくなる(P 1>P)チェックバルブAが開かれ、空気が真空室1から外部に流れる
電源が絶えずオン/オフされると、上記の手順を繰り返し、ポンプ体内の2つの真空室の空気が完全に排出されると負圧真空が形成され、外部の大気圧はポンプ体内の圧力を強くし、水は大気圧力によってポンプに入り、それによって絶えずポンプによって右から左に引き抜かれる
